Dimensiunile Usilor

Pentru a vedea detalii despre dimensinea usilor va rugam consultati catalogul Porta Doors la paginiile 230-243.

Vezi catalog Porta Doors

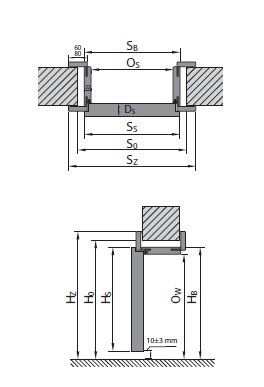

Dimensiunea usilor Porta Doors
LEGENDA

SS - latimea totala a canatului cu falturi
HS - înaltimea canatului de usa cu falturi
DS - grosimea foii de usa
S0 - latimea golului de perete pregatit pentru montarea tocului
H0 - înaltimea golului de usa în perete pregatit pentru montajul tocului, masurata de la nivelul podelei finisate
OS - latimea golului de trecere (distanta între elementele verticale ale tocului)
Ow - înaltimea golului de trecere (distanta între grinda orizontala a tocului si podeaua finisata; în cazul Alfa, Beta, Omega
         si a usilor de garderoba, dimensiunea este mai mica cu grosimea usii pozitionata pe balamale)
SB - latimea tocului, dimensiunea fara pervazuri
HB - înaltimea tocului, dimensiunea fara pervazuri
SZ - latimea totala a tocului de usa, dimensiunea cu pervazuri
HZ - înaltimea totala a tocului de usa cu pervazuri
MS - lungimea pervazului pentru sistemul de glisare
MG - grosimea pervazului pentru sistemul de glisare
B G - grosimea panoului de protectie pentru sistemul de glisare
TS/W - toleranta acceptata privind variatia latimii/înaltimii golului de usa
S C- latimea golului de zid pentru inserarea casetei metalice
HC - înaltimea golului de zid pentru inserarea casetei metalice, masurata de la nivelul podelei finisate
toate dimensiunile – în milimetri [mm].
